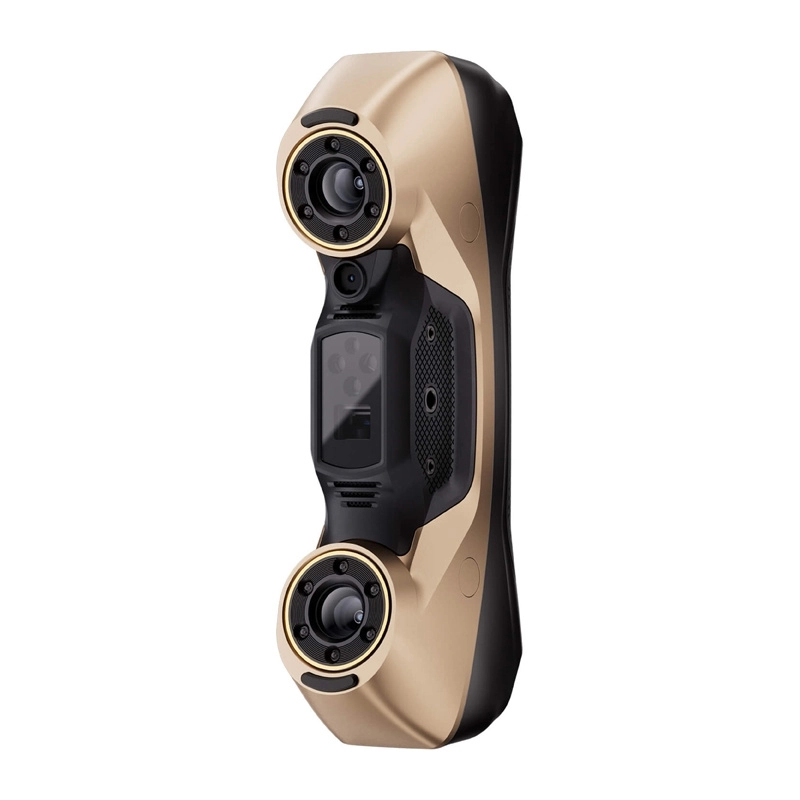

Revopoint MetroY Ultra (CMM Edition) je pokročilý průmyslový 3D skener kombinující modré světlo, víceřádkový laser a strukturované světlo pro rychlé a velmi přesné snímání – s přesností až 0,015 mm, rychlostí až 90 FPS a přenosem dat v reálném čase přes Wi‑Fi 6. Díky softwaru Revo Metro a Revo Measure získáte kompletní workflow od skenování po metrologická měření a kontrolu kvality.
Průmyslová přesnost a vysoká hustota dat
Kombinace modrého světla, víceřádkového laseru a strukturovaného světla umožňuje velmi přesné snímání s přesností až 0,015 mm a jemnou vzdáleností mezi body až 0,05 mm – ideální pro kontrolu rozměrů i detailní digitalizaci dílů.
Rychlé skenování v náročných podmínkách
Skenujte rychlostí až 90 FPS a zachytávejte miliony bodů za sekundu. Režim víceřádkového laseru umožňuje práci i při osvětlení až 100 000 luxů, takže skener obstojí i v průmyslovém prostředí a při práci mimo laboratoř.

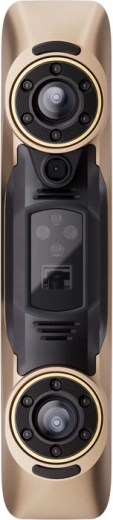

CMM Edition: ověření přesnosti a metrologická měření
Edice CMM přidává funkce pro ověřování přesnosti pomocí kuličkové desky a návazné měření, analýzy a reporty v softwaru Revo Measure (PTB certifikované algoritmy). Vhodné pro profesionální kontrolu kvality a dokumentaci výsledků.

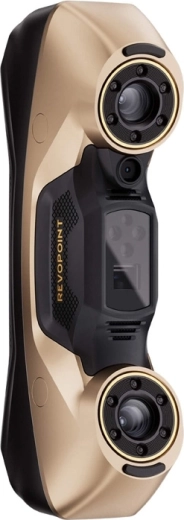

Revopoint MetroY Ultra CMM Edition je navržen pro situace, kde rozhodují přesná data: reverzní inženýrství, rychlé prototypování, výroba i profesionální kontrola kvality. Skener zvládá snímání i ve složitějších světelných podmínkách (až do 100 000 luxů) a díky vysoké hustotě bodů vytváří detailní 3D modely rychle a konzistentně.
Edice CMM rozšiřuje zařízení o metrologické funkce – umožňuje rychlé ověření přesnosti přímo na pracovišti pomocí kuličkové kalibrační desky a následné plynulé navázání na měření v prostředí Revo Measure (algoritmy certifikované PTB). Bezdrátový provoz přes Wi‑Fi 6 navíc usnadňuje práci v týmu i ve výrobě.
Hlavní výhody:
- Přesnost jednotlivého snímku až 0,015 mm a objemová přesnost 0,015 mm + 0,04 mm × L (m)
- Rychlé skenování až 90 FPS a až 3 000 000 bodů/s (laser), až 7 000 000 bodů/s (strukturované světlo)
- 5 režimů skenování pro rychlost, detail i hluboké otvory + full‑field strukturované světlo
- Wi‑Fi 6 pro přenos dat v reálném čase a pohodlnou spolupráci
- Bohaté příslušenství včetně otočného stolu, kalibračních desek a 1leté licence Revo Measure
Specifikace
- Výrobce
- Revopoint
- Model
- MetroY Ultra
- Přesnost jednoho snímku (varianta)
- až 0,01 mm
- Přesnost jednoho snímku
- až 0,015 mm
- Objemová přesnost
- 0,015 mm + 0,04 mm × L (m), kde L je délka objektu
- Vzdálenost mezi body
- až 0,05 mm
- Pracovní vzdálenost
- 200–400 mm
- Plocha jednoho skenu při minimální vzdálenosti
- 152 × 138 mm při 200 mm
- Plocha jednoho skenu při maximální vzdálenosti
- 332 × 276 mm při 400 mm
- Minimální objem skenování
- 10 × 10 × 10 mm
- Maximální objem skenování
- 2 × 2 × 2 m
- Rychlost skenování
- GPU NVIDIA: až 90 snímků za sekundu
CPU: až 60 snímků za sekundu - Rychlost snímání bodů
- Víceřádkové skenování: 3 000 000 bodů/s
Skenování strukturovaným světlem: 7 000 000 bodů/s - Rozlišení RGB kamery
- 2 MP
- Procesor
- 4jádrový ARM, 2,0 GHz
- Skenování venku
- Ano (režim víceřádkového laseru umožňuje provoz v světelných podmínkách až do 100 000 luxů)
- 3D světelný zdroj
- 34 modrých křížových čar
15 modrých rovnoběžných čar
1 modrá čára pro hluboké otvory
62řádkové modré strukturované světlo s plným polem - Osvětlení
- 12 modrých LED diod
- Hmotnost skeneru
- 450 g
- Rozměry (D × Š × V)
- 211 × 94 × 47 mm
